Преимущество раструбных фланцев – это быстрые работы по подготовке монтажа, и лёгкое соединение.

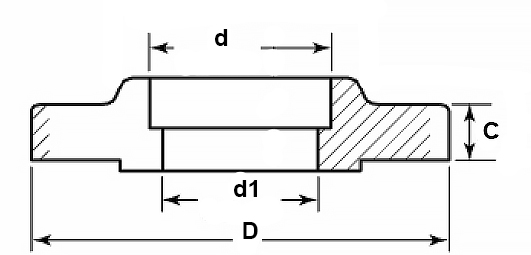

Конструкция отличается наличием гнезда – специальной выемки в тыльной части фланца. Радиус отверстия на приварной плоскости фланца больше, чем внутренний радиус трубы на величину толщины трубной стенки. Монтаж выполняется посредством установки конца трубы в гнездо, с последующим обвариванием.
Фланцевое соединение путём приварки в углубление менее прочно и надёжно, чем соединение с использованием приварных встык фланцев, поэтому применение данного вида фланцев ограничено типоразмерами до 3". Кроме того, они характеризуются более низкими допусками по давлению.
Номинальный размер: от 1" до 3".
Класс: 150 – 1500.
Условное давление: до 25 МПа.
 |
 |
| Ду (d) | Р раб. | Диаметр | Толщина | Кол-во | Вес | |||
| дюймы | Класс | МПа | d, мм | d1, мм | D, мм | С, мм | отверстий | кг |
| 1" | 150 |
2,0 | 34,5 | 26,6 | 110 | 12,7 | 4 | 0,8 |
| 2" | 61,9 | 52,5 | 150 | 17,5 | 4 | 2,2 | ||
| 3" | 90,7 | 77,9 | 190 | 22,3 | 4 | 4,1 | ||
| 1" | 300 |
5,2 | 34,5 | 26,6 | 125 | 15,9 | 4 | 1,4 |
| 2" | 61,9 | 52,5 | 165 | 20,7 | 8 | 3,3 | ||
| 3" | 90,7 | 77,9 | 210 | 27 | 8 | 6,3 | ||
| 1" | 600 | 10,3 | 34,5 | * | 125 | 17,5 | 4 | 1,8 |
| 2" | 61,9 | * | 165 | 25,4 | 8 | 3,9 | ||
| 3" | 90,7 | * | 210 | 31,8 | 8 | 7,4 | ||
| 1" | 1500 | 25,8 | 34,5 | * | 150 | 28,6 | 4 | 3,5 |
| 2" | 61,9 | * | 215 | 38,1 | 8 | 10 | ||
| 3" | * | * | 265 | 47,7 | 8 | * | ||
*параметр уточняется при заказе
