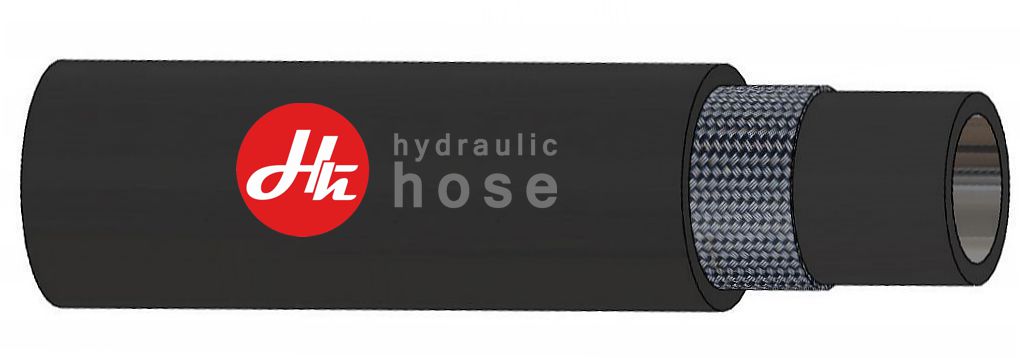

РВД1 оплетка



Применение

Гидравлические системы среднего давления с жидкостями высокой температуры на нефтяной основе, для горячих нефтепродуктов, масел, смазок, а также для воздуха и воды.

Для воздуха под давлением свыше 1,7 МПа необходимо заказывать шланг с перфорированным наружным слоем.

При монтаже фитинга не требуется снятие слоя резины!!!
Конструкция
Внутренняя трубка: нитрил (NBR)
Изоляционный слой: Один спиральный слой высококачественной стальной провололки
Покрытие: Синтетический каучук
Цвет: Черный
Диапазон температур от -40°C до +100°C, исключение - воздух: макс. +70°С, вода: макс. +85°С



АртикулВнутренний диаметрНаружный диаметрРабочее давлениеРазрывное давлениеМинимальный радиус изгибаМасса
DNммммМПаМПаммкг/м
1SС 4 6 6,3 11,5 28,0 112,0 75 0,18
1SС 5 8 7,9 13,6 25,0 100,0 85 0,21
1SС 6 10 9,5 15,5 22,5 90,0 90 0,25
1SС 8 12 12,7 18,9 19,0 76,0 130 0,33
1SС 10 16 15,9 22,2 15,0 60,0 150 0,41
1SС 12 20 19,1 26,0 15,0 60,0 180 0,56
1SС 16 25 25,4 33,3 11,0 44,0 230 0,75
